Môi trường xử lý hóa học vốn rất dễ bay hơi. Sự hiện diện của dung môi dễ cháy, chất trung gian phản ứng và bụi dễ cháy có nghĩa là ngay cả sự xâm nhập oxy nhất thời vào bình chứa, đường ống hoặc bể chứa kín cũng có thể gây ra hậu quả thảm khốc. Các phương pháp ngăn chặn cháy nổ và chữa cháy truyền thống - điều khiển thông gió, hệ thống nối đất, thiết bị chống tia lửa - giải quyết các nguồn gây cháy, nhưng chúng không loại bỏ được chất oxy hóa.
Việc che phủ khí trơ giải quyết tận gốc vấn đề. Bằng cách thay thế oxy bằng môi trường trơ - điển hình là nitơ - dưới ngưỡng cần thiết để duy trì quá trình đốt cháy (nói chung dưới 8% O₂ theo thể tích đối với hầu hết các môi trường hydrocarbon), các cơ sở có thể làm cho môi trường nổ trở nên trơ về mặt hóa học bất kể nguy cơ bắt lửa. Cách tiếp cận này ngày càng được hệ thống hóa trong các tiêu chuẩn quốc tế như ATEX, IECEx và NFPA 69, hiện công nhận rõ ràng việc làm trơ liên tục là phương pháp phòng chống cháy nổ chính chứ không phải là biện pháp bổ sung.
Sự phát triển từ việc cung cấp xi lanh nitơ định kỳ sang sản xuất liên tục tại chỗ đánh dấu sự thay đổi cơ cấu trong cách các nhà máy hóa chất tiếp cận thách thức này — và máy tạo nitơ PSA đóng vai trò trung tâm của quá trình chuyển đổi đó.

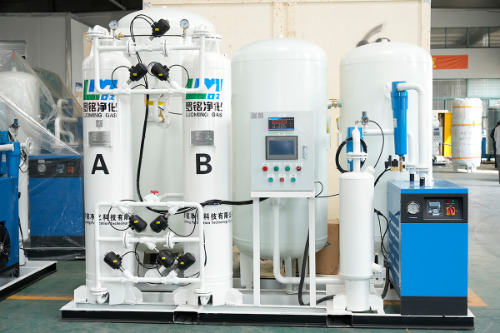

Hấp phụ xoay áp suất (PSA) là một quá trình tách khí khai thác ái lực hấp phụ khác biệt của vật liệu - phổ biến nhất là rây phân tử carbon (CMS) - đối với các phân tử oxy và nitơ trong các điều kiện áp suất khác nhau. Trong hệ thống PSA tháp đôi điển hình:
Các hệ thống PSA hiện đại được thiết kế cho các khu vực chống cháy nổ hóa học được thiết kế để cung cấp độ tinh khiết nitơ từ 99,0% đến 99,999% , với tốc độ dòng chảy có thể mở rộng từ vài Nm³/h đối với các lò phản ứng nhỏ đến hàng nghìn Nm³/h đối với các hệ thống thanh lọc và che phủ quy mô nhà máy lọc dầu. Điều quan trọng là mức độ tinh khiết có thể điều chỉnh theo thời gian thực - cho phép người vận hành giảm xuống 99,5% cho các ứng dụng thanh lọc thông thường hoặc tăng lên 99,99% để bảo vệ chất xúc tác nhạy cảm với oxy mà không phải tạm dừng sản xuất.
| Kịch bản ứng dụng | Độ tinh khiết N₂ cần thiết | Phạm vi dòng chảy điển hình |
|---|---|---|
| Tấm phủ bể chứa | 99,0% – 99,5% | 10 – 500 Nm³/h |
| Làm trơ và làm sạch lò phản ứng | 99,5% – 99,9% | 50 – 2.000 Nm³/h |
| Bảo vệ chất xúc tác | 99,99% – 99,999% | 5 – 200 Nm³/h |
| Thanh lọc và vận hành đường ống | 99,0% – 99,5% | 100 – 5.000 Nm³/h |
Tích hợp một Máy tạo nitơ PSA vào khu vực nguy hiểm được phân loại là ATEX Vùng 1 hoặc Vùng 2 (hoặc NEC Loại I, Phân khu 1/2 trong khuôn khổ Bắc Mỹ) không chỉ bao gồm việc lựa chọn máy phù hợp về mặt kỹ thuật. Việc triển khai phải đáp ứng đồng thời cả các yêu cầu kỹ thuật quy trình và các ràng buộc phân loại khu vực.
Trong hầu hết các cài đặt, bản thân máy phát PSA được đặt bên ngoài vùng nguy hiểm - trong khu vực an toàn hoặc trong phạm vi bao bọc có áp suất - chỉ có hệ thống đường ống phân phối nitơ đi vào khu vực được phân loại. Sự sắp xếp này giúp loại bỏ nhu cầu chứng nhận toàn bộ khung trượt máy phát điện để sử dụng dịch vụ chống cháy nổ, giảm chi phí vốn và đơn giản hóa việc tiếp cận bảo trì. Khi các hạn chế về địa điểm khiến việc định vị từ xa trở nên không thực tế, các vỏ bọc được xếp hạng Ex (Ex d, Ex p hoặc Ex e tùy thuộc vào loại thành phần) được sử dụng để bảo vệ các bộ phận điện như bảng điều khiển, van điện từ và cảm biến.
Máy tạo nitơ PSA hoạt động trong hoặc gần khu vực chống cháy nổ hóa học phải được tích hợp với máy phân tích oxy theo thời gian thực - cả ở đầu ra của máy phát điện và tại các điểm phân phối quan trọng trong quy trình. Nếu độ tinh khiết đầu ra giảm xuống dưới điểm đặt (ví dụ: do sự xuống cấp của CMS, lỗi máy nén hoặc nhu cầu tăng đột biến), van chuyển hướng tự động sẽ chuyển hướng nitơ không đúng thông số kỹ thuật để thoát ra thay vì cho phép nó đi vào vùng được bảo vệ. Khóa liên động về độ tinh khiết oxy này là tính năng bắt buộc trong mọi kiến trúc hệ thống thiết bị an toàn (SIS) tuân thủ tiêu chuẩn IEC 61511.
Các quá trình hóa học hiếm khi ở trạng thái ổn định. Lò phản ứng hàng loạt tải và dỡ hàng; bể chứa thở theo sự thay đổi nhiệt độ và mức độ sản phẩm; trình tự thanh lọc tiêu thụ khối lượng lớn trong thời gian ngắn. Hệ thống PSA được thiết kế cho các môi trường này kết hợp bộ truyền động tần số thay đổi (VFD) trên máy nén khí, kết hợp với kích thước bể đệm được tính toán để đáp ứng nhu cầu cao nhất mà không cần thay đổi độ tinh khiết. Kết quả là một hệ thống có khả năng đáp ứng linh hoạt với nhu cầu xử lý trong khi vẫn duy trì một chăn nitơ áp suất dương không đổi - yêu cầu cơ bản để ngăn chặn sự xâm nhập của không khí trong quá trình giảm áp.
Trong lịch sử, các cơ sở hóa chất lấy nitơ từ việc cung cấp chất lỏng số lượng lớn hoặc ống góp xi lanh áp suất cao - một mô hình gây ra cả rủi ro chuỗi cung ứng và chi phí vòng đời đáng kể. Một cơ sở tiêu thụ nitơ liên tục ở mức 500 Nm³/h trong khoảng thời gian 5 năm sẽ chi tiêu nhiều hơn cho khí được cung cấp so với chi phí vốn và vận hành của một hệ thống PSA tương đương. Các phân tích vòng đời độc lập luôn cho thấy thời gian hoàn vốn 18–36 tháng dành cho các nhà máy hóa chất từ trung bình đến lớn chuyển từ cung cấp nitơ sang sản xuất PSA tại chỗ, với mức tiết kiệm liên tục từ 40–70% chi phí nitơ sau đó.
Ngoài chi phí trực tiếp, việc tạo ra tại chỗ còn loại bỏ các rủi ro về an toàn và hậu cần liên quan đến việc lưu trữ nitơ lỏng số lượng lớn - bao gồm nguy cơ cháy do đông lạnh, các sự kiện giảm áp suất và sự phụ thuộc vào lịch trình giao hàng có thể buộc phải ngừng sản xuất. Đối với các ứng dụng trong khu vực chống cháy nổ trong đó lượng nitơ sẵn có là tiện ích quan trọng về mặt an toàn thay vì đầu vào quy trình tùy chọn, khả năng phục hồi nguồn cung này được cho là có giá trị hơn chỉ riêng việc tiết kiệm chi phí.
Các thiết bị PSA hiện đại còn có khả năng giám sát từ xa — truyền dữ liệu về độ tinh khiết, lưu lượng, áp suất và tình trạng thiết bị đến các hệ thống DCS hoặc SCADA của nhà máy — cho phép bảo trì dự đoán và giảm thời gian ngừng hoạt động ngoài kế hoạch. Tuổi thọ giường của CMS, thông thường 5–10 năm trong điều kiện vận hành thích hợp, có thể được mở rộng hơn nữa thông qua lọc không khí đầu vào và kiểm soát độ ẩm, khiến máy tạo nitơ PSA trở thành một trong những thiết bị có chi phí bảo trì thấp nhất trong danh mục tài sản của nhà máy hóa chất.
Sự hội tụ của các tiêu chuẩn quy định chặt chẽ hơn, yêu cầu bảo hiểm ngày càng tăng đối với các cơ sở hóa chất chống cháy nổ và độ tin cậy đã được chứng minh của công nghệ PSA hiện đại đã thiết lập một cách hiệu quả một cơ sở mới để bảo vệ khí trơ. Các cơ sở vẫn dựa vào việc thanh lọc nitơ định kỳ, thay xi lanh thủ công hoặc hệ thống che phủ có kích thước nhỏ đang ngày càng không tuân thủ - không chỉ với các tiêu chuẩn bên ngoài mà còn với khuôn khổ chấp nhận rủi ro nội bộ của các công ty bảo hiểm và bộ phận EHS của công ty.
Điều làm nên sự khác biệt của hệ thống bảo vệ nitơ PSA tốt nhất dành cho các khu vực chống cháy nổ hóa học hiện nay bao gồm:
Khi các cơ sở hóa chất phải đối mặt với áp lực ngày càng tăng trong việc chứng minh khả năng quản lý rủi ro cháy nổ chủ động — từ các cơ quan quản lý, công ty bảo hiểm và ngày càng nhiều từ các khách hàng hạ nguồn tiến hành kiểm tra chuỗi cung ứng — máy tạo nitơ PSA đã chuyển từ công cụ tối ưu hóa chi phí sang yếu tố cốt lõi của cơ sở hạ tầng an toàn quy trình. Tiêu chuẩn đã thay đổi: bảo vệ khí trơ liên tục tại chỗ không còn là lựa chọn cao cấp nữa. Đó là tiêu chuẩn được mong đợi.
